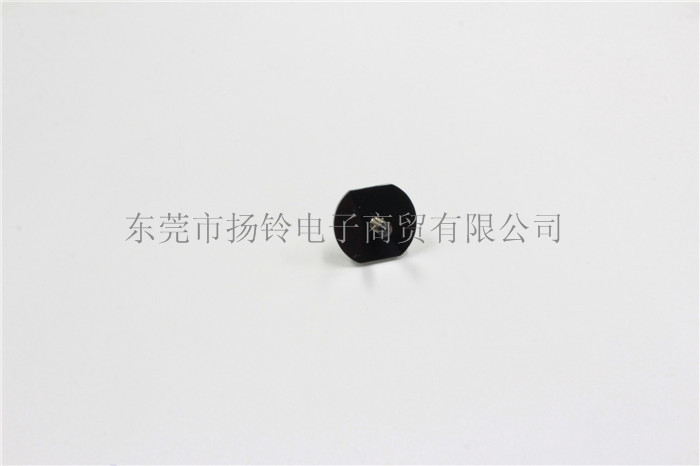

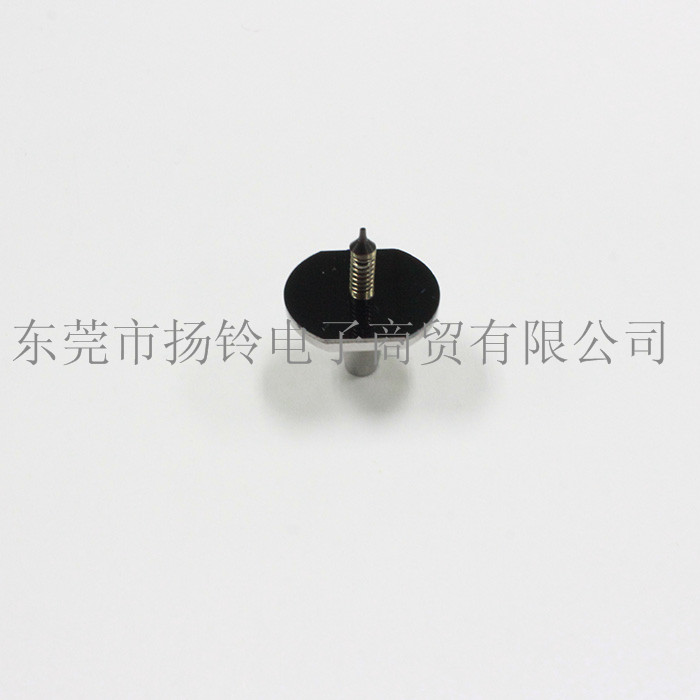

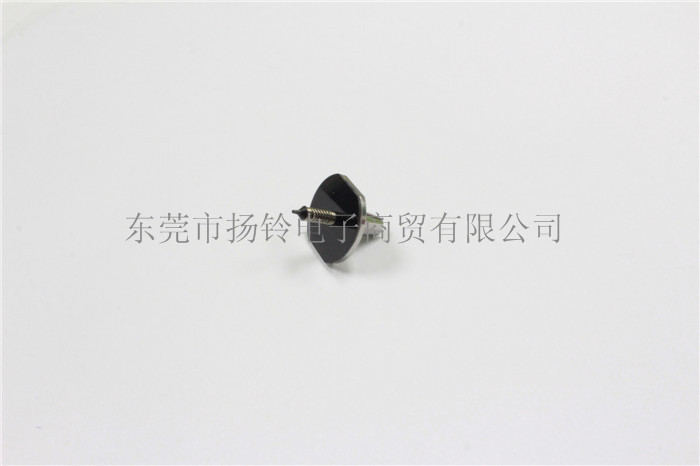

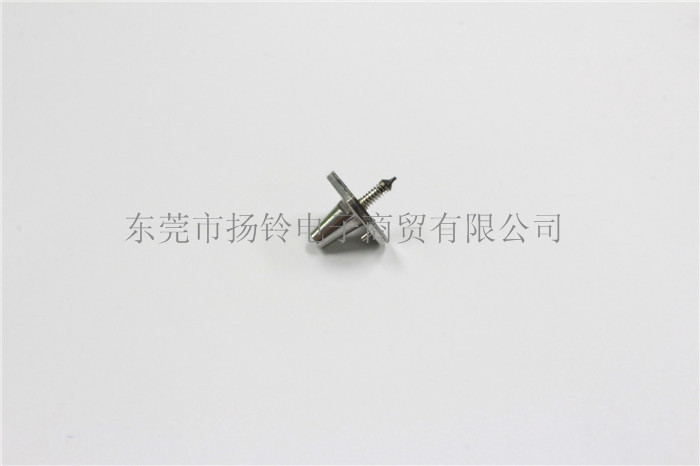

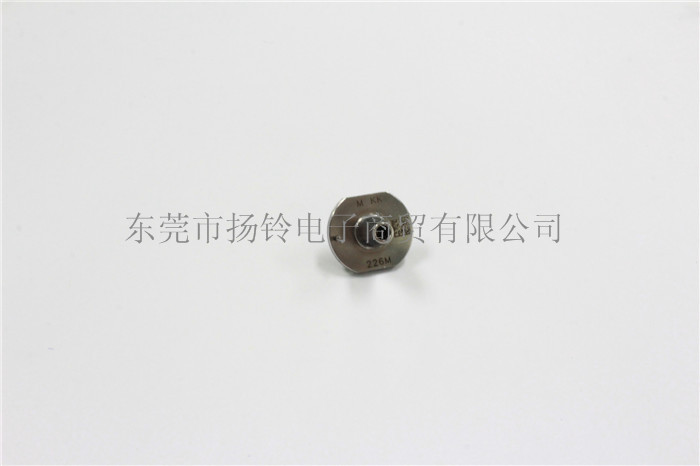

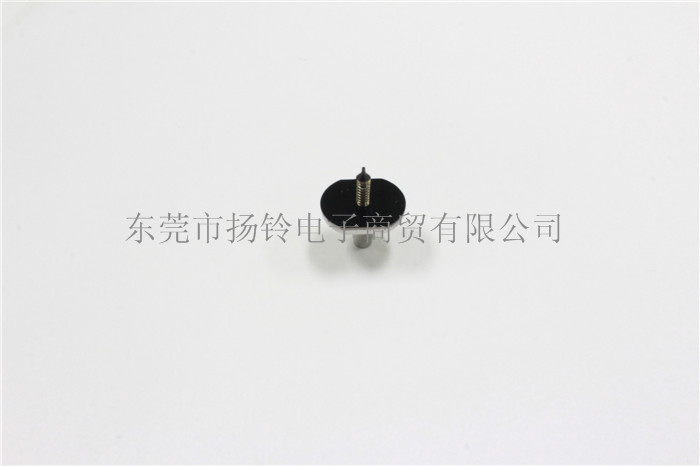

松下 AM100 226M吸嘴 PANASONIC NOZZLE

所属分类：SONG贴片机吸嘴
二维码：
依靠贴片机的真空系统产生负压，226M 吸嘴将元件吸附住，然后在贴片机的控制系统指挥下，贴装头带动吸嘴移动到指定的位置，将元件准确地贴装到基板上的相应位置。在吸取和贴装过程中，吸嘴的真空度等参数会根据元件的类型和尺寸进行调整，以确保吸取和贴装的成功率和精度。

咨询热线：0769-8535 8431

产品描述

基本信息
- 适用机型：松下 AM100 贴片机，该贴片机是一款高精度多功能贴片机，可与松下 NPM 高速模组贴片机配套使用。
- 品牌：松下（PANASONIC）。
- 型号：226M。
规格尺寸：吸嘴尺寸为 0.5mm×0.6mm（x）。
产品材质
- 本体：采用高品质进口钢材经过高温处理制成，具有良好的耐用性，能够承受长时间的使用和高速贴装过程中的冲击力。
- 内芯：由陶瓷材料制成，耐磨且不易发白，保证了吸嘴在吸取和放置元件过程中的稳定性和可靠性，可与原装吸嘴互换使用，不会出现任何误差。
- 定位盖：通过线切割加工而成，与吸嘴本体配合紧密，表面光滑，不易磨损，能够确保吸嘴在贴装过程中的定位精度。
功能特点
- 元件兼容性：适用于 0603、1005 等尺寸的元件贴装，能够满足多种电子元件的安装需求。
- 高精度贴装：配合松下 AM100 贴片机的高精度控制系统，可实现 ±40μm / 芯片、±50μm/QFP 12mm 以下、±30μm/QFP 12mm-32mm 的贴装精度，确保元件准确地贴装到基板上。
- 高效吸嘴：作为 AM100 贴片机 14 吸嘴贴装头的一部分，能够高效地吸取和贴装元件，有助于实现 AM100 贴片机 35800cph（0.1006s / 芯片）的芯片贴装速度。
工作原理：依靠贴片机的真空系统产生负压，226M 吸嘴将元件吸附住，然后在贴片机的控制系统指挥下，贴装头带动吸嘴移动到指定的位置，将元件准确地贴装到基板上的相应位置。在吸取和贴装过程中，吸嘴的真空度等参数会根据元件的类型和尺寸进行调整，以确保吸取和贴装的成功率和精度。
